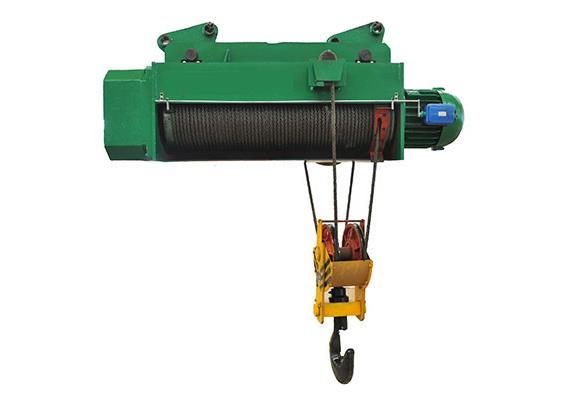

Stieples elektriskais pacēlājs

Apraksts

CD tipa elektriskais vadu pacēlājs ir maza izmēra pacelšanas iekārta. To var uzstādīt uz visu veidu celtņiem, piemēram, portatīvo celtņu, celtņa celtņiem, lāpstiņas celtņiem un citiem speciāliem celtņiem, lai paceltu visu veidu materiālus. Ar nelielu modifikāciju, to var arī izmantot kā vinču. Kas ir vairāk, to var viegli uzstādīt ar dažādu augstumu ar roku vadību.

Lai nodrošinātu drošu ekspluatāciju, kā elektromotora tipa CD1 / MD1 modelis elektrisks modelis CD1 / MD1 ir aprīkots ar augšējo / apakšējo robežvērtību. Tas tiek plaši izmantots materiālu apstrādē un kravu pārkraušanā rūpnīcā, raktuvēs, dzelzceļa bruģēšanas vietā, preču stacijā un noliktavā . Tas ir labs veiktspējas pacelšanas mehānisms, lai paaugstinātu darba efektivitāti un uzlabotu darba stāvokli.

Kā maza izmēra pacelšanas iekārta, tā ir kompaktas struktūras, viegla svara, maza tilpuma, starptautisko izmēru, ērti lietojamo utt. Priekšrocību. Reducer pieņēmis stingru zobu virsmas braukšanas dizainu, kam ir ilgs kalpošanas laiks un augsta mehāniskā efektivitāte. . Motors ievieš konusveida rotora bremžu motoru ar augšējās un lejupējās divvirzienu drošības ierobežošanas ierīci.

Ir tikai viens elektriskā stiepļu pacēlāja pacelšanas ātrums, MD1 elektriskais virves pacēlājs ir ātrs un lēns divu veidu pacelšanas ātrums, nepārtraukti un precīzi, precīzākai montāžai.

CD tipa elektriskajam vadu pacēlājam ir tikai viens normāls ātrums, kas var apmierināt normālu pielietojumu, kamēr MD tipa elektriskā vadu pacēlājam ir divi ātrumi: normāls ātrums un mazs ātrums.

Kad MD tips ir zemā ātrumā, tas var veikt precīzu iekraušanu un izkraušanu, smilšu kasteņu mounding, darbgaldu apkopi utt. Šis MD elektriskais virvju pacēlājs tiek plaši izmantots kā modelis CD.

Iespējas

Rullītis

Veltnītis ir izgatavots no augstas kvalitātes bezšuvju caurulēm un pārraida strāvu caur splainu. Tās korpuss izgatavots no metinātās tērauda plāksnes. Šī ir pacēlāja pamatne.

Āķis

Āķis ir kalts un savienots ar štropes mezglu, izmantojot vilces lodveida gultni, tāpēc āķis var brīvi griezties.

Āķi, kuru celtspēja nepārsniedz 5tonus, ir viena stieņa stieņi un virs 10 tonnām ir dubulta stieņa stienis.

Vada virve

Pieņem augstas stiprības stiepļu trošu ar stiepes izturību 1770 Mpa, labu drošības līmeni un ilgu kalpošanas laiku.

Virvju ceļvedis

Standarta virves vads ir izgatavots no Q235b tērauda.

Pacelšanas mehānisms

Pacelšanas mehānisms ar lielu vilces spēku tiek izmantots, lai nodrošinātu vienmērīgu tiešu braucienu darba laikā.

CD1 modeļa trošu elektriskais pacēlājs ir aprīkots ar ZD tipa ātrumpārslēgu, savukārt MD1 ir aprīkots ar ZDS stila divkāršā ātruma motoru.

Atšķirība starp parasto ātrumu un zemo ātrumu ir 10: 1.

Samazinātājs

Pārnesums un asis ir izgatavoti no leģētā tērauda vai kvalificēta oglekļa tērauda. Visi reduktori pieņem 3-pakāpju konusveida pārnesumus. Pareiza termiskā apstrāde tiek veikta, lai nodrošinātu to uzticamību un kalpošanas laiku. Visbeidzot, korpusa korpuss un korpusa pārsegs ir izgatavots no čuguna. Abi ir labi sacietējuši un cieši noslēgti.

Elektriskais aprīkojums

Elektriskais mehānisms sastāv no elektriskās vadības bloks, ierobežotājs, pogas slēdzis, savienojuma vads utt.

Atbilstoši pogas slēdža atzīmētajam virzienam, pareizi nospiediet pogu un vadiet pacēlāju, izmantojot vadības pults releja ieslēgšanu un izslēgšanu. Darba spriegums parasti ir 36 V.

Drošības aizsardzība

* Precīzs pārnesumu piedziņas ierobežotājs tiek izmantots kā augšējais un apakšējais limits, kas var droši izgriezt strāvas ķēdi, ja āķis pārvietojas uz augšējo vai apakšējo robežu, lai apturētu motora darbību.

* Pārslodzes aizsargs: elektriskā troses pacēlājs izmanto elektronisko pārslodzes aizsargu, lai kopējais pacelšanas svars nepārsniegtu nominālo pacelšanas svaru; ja tērauda trošu vilkšanas spēks ir vairāk nekā 105% no nominālās ietilpības, pārslodzes aizsargierīce automātiski pārtrauks pacelšanas cilpu.

* Avārijas apturēšanas aizsardzība

* Kravas motora pārkaršanas aizsardzība

* Pārmērīga strāvas aizsardzība

* Fāžu aizsardzība

* Sprieguma zemāka aizsardzība

Kontroles veids

Virziena līnijas vadība

a.36V cilvēka kontroles sprieguma drošība.

b.Viegli vadīt, nav nepieciešams papildu vadītājs, pēc pacēlāja ceļojuma

c. Divpakāpju poga ar avāriju, lai panāktu drošības apturēšanu

d.Savienots ar elektrisko ratiņu, kas ir apturēts zem ratiņiem

e.aizsardzības klase IP54 IP55

f.darbības laiks nav mazāks par 500 000 reižu

Tālvadība

a.Taiwan Yuding vai pasaules slaveno zīmolu,

b.24V cilvēka vadības sprieguma drošība.

c.Autot attālumu: ne mazāk kā 100 metrus,

d.Viegli kontrolēt, nav nepieciešams papildu vadītājs, lai darbotos brīvāk uz zemes

e. tūkstošiem pieslēguma frekvenču punktu, savstarpēji neiejaucoties

f.Divi soļi poga vai kursorsviras stacija ar avārijas apstāšanos.

g. Aizsardzības klase IP54 IP55

h.darbības laiks: ne mazāk kā 500 000 reizes;

Dizaina standarti

a.GB3811 GB6067 JB / T9008.1 ~ 9008.2

Specifikācijas

Piezīme: pacelšanas augstumu var pielāgot, ti, 6m, 9m, 20m
