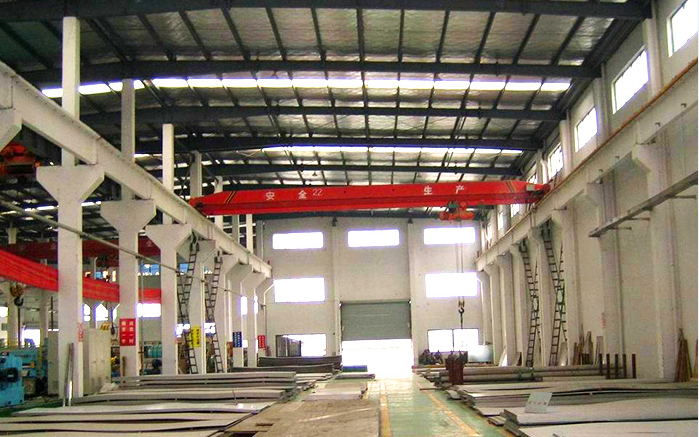

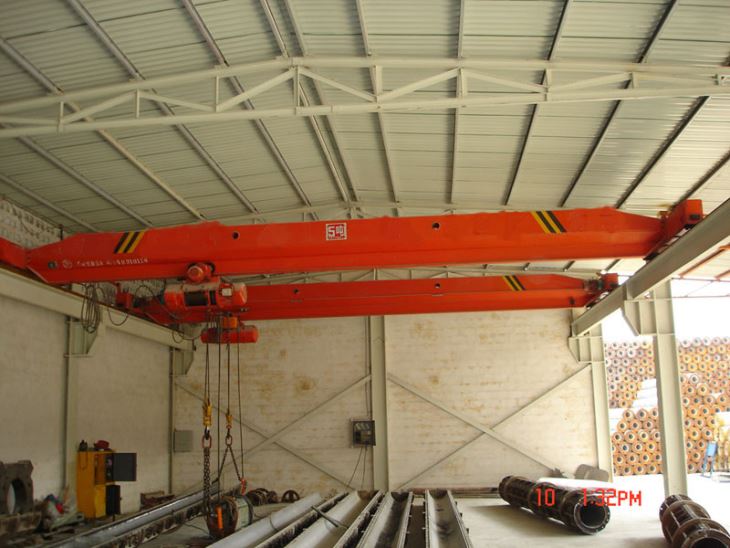

Jauna dizaina augšpuses tilta vienstāva celtnis 2 tonnas ar elektrisko pacēlāju

Jauns dizains virszemes tilta vienrindas celtnis 2 tonnas ar elektriskajiem pacēlājiem

  LD modeļa vienviras motocross ir uzlabota un projektēta, pamatojoties uz LD modeli. To raksturo vairāk saprātīgas struktūras un augstākas stiprības tērauda kopumā. Izmantojams kopā ar CD1 modeli, MD1 modeļa elektriskais pacēlājs komplektā ir vieglais kravas celtnis ar ietilpību no 1 līdz 10 tonnām. Platums ir 7,5-31,5 m. Darba pakāpe ir A3-A4. Darba temperatūra ir no -25 līdz 40 grādiem.

1. Galvenais staru kūlis - galvenā celtņa ceļojuma struktūra, kas ir garāka par lauru platumu un virzās paralēli skrejceļam. Tilts sastāv no diviem galiekārtu un viena vai diviem tiltu balstiem atkarībā no aprīkojuma veida. Tilts atbalsta arī ratiņu un pacelšanas mehānismu slodzes pacelšanai augšup un lejup.

2. End truck - Atrodas abās tilta pusēs, gala kravas automašīnās ir riteņi, uz kuriem pārvietojas viss celtnis. Tas ir komplekts, kas sastāv no konstrukcijas elementiem, riteņiem, gultņiem, asīm uc, kas atbalsta tilta siju (s) vai ratiņu šķērsgriezumu (-us).

3. Tilts stienis (-i) - galvenā celtņa tilta horizontālā tērauda stieņa, kas atbalsta ratiņus, un to atbalsta gala kravas automašīnas.

4. Skrejceļš - sliedes, sijas, kronšteini un ietvari, uz kuriem darbojas celtnis.

5. Skrejceļa sliežu ceļš - sliežu ceļi, ko atbalsta skrejceļa sijas, uz kurām ceļs ceļš.

6. Pacēlājs - Pacēlāja mehānisms ir agregāts, kas sastāv no motora piedziņas, sakabes ierīces, bremzēm, pārnesumiem, cilindram, virvēm un kravas blokam, kas paredzēts pacelšanai, turēšanai un nolaišanai maksimālajā nominālajā slodzē. Pacēlāja mehānisms ir uzstādīts uz ratiņiem.

7. Ratiņi - vienība ar pacelšanas mehānismu, kas pārvietojas uz tilta sliedēm taisnā leņķī pret celtņa skrejceļu. Ratiņu rāmis ir ratiņu pamatstruktūra, uz kuras ir uzstādīti pacelšanas un pārvietošanas mehānismi.

8. Buferis (buferis) - enerģiju absorbējoša ierīce, lai samazinātu triecienu, ja kustīgais celtnis vai ratiņi sasniedz atļauto ceļojuma beigas vai kad saskaras divi kustīgi celtņi vai ratiņi. Šo ierīci var piestiprināt pie tilta, ratiņiem vai skrejceļa pieturas.

Priekšrocības:

1. Viegla konstrukcija, vienkārša uzstādīšana.
   2. Droša un uzticama, viegli lietojama.
   3. Ērta apkope.
   4. Labvēlīga veiktspēja, vienmērīga pacelšana.
